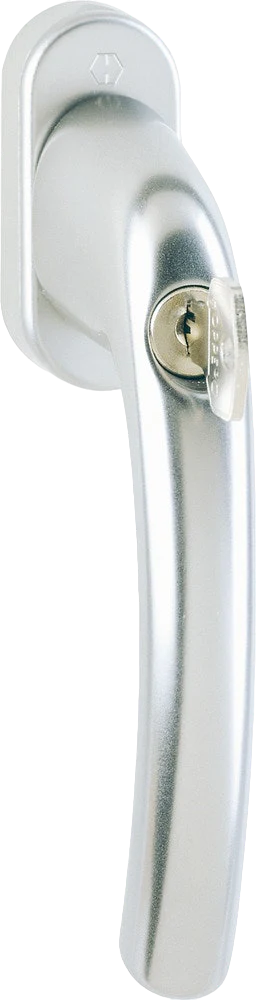

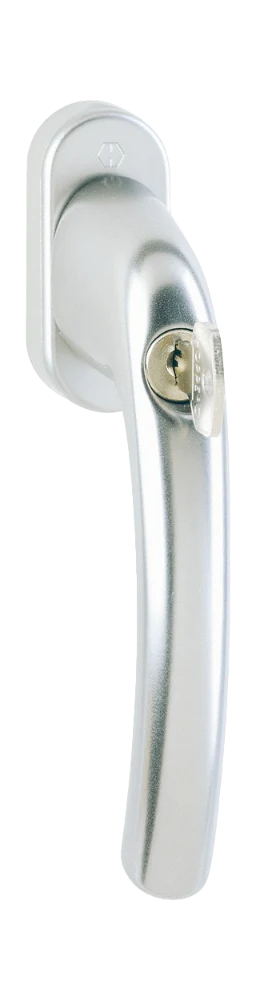

Låsbart handtag till TBT-fönster HOPPE Tôkyô 0710S/U26

Produktegenskaper för HOPPE Tôkyô 0710S/U26

Detta låsbara Dreh/Kipp-fönsterhandtag är utrustat med TBT1-funktion, med en frigång mellan låsställningen 0° och lutningsställningen 90° (en upplåsning av låscylindern är inte nödvändig), så att luftning möjliggörs. På tippläget i 90° finns en stoppanordning som har utrustats med spärrmekanism. Att manövrera vidare till vridläget i 180° är endast möjligt efter att låscylindern har låsts upp.

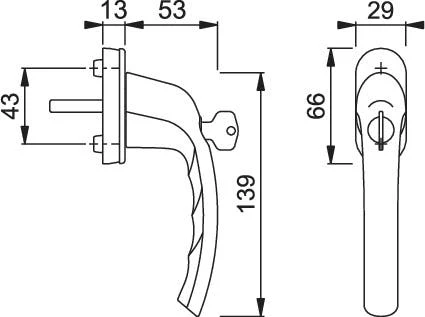

Tekniska specifikationer

• Låsning: roterande cylinder 2W153, cylinderlåsnyckel, låsbart i 90°-läge
• Distinkta lägen: 90°
• Täckkåpa: delvis täckt
• Underdel: plast, styrtappar
• Material aluminium
• Styrtappardiameter 12 mm
• Sprint: HOPPE-solid sprint
  • Sprintlängd: 32 mm
  • Sprintmått: 7 mm
• Montering: Dold, för gängskruvar M5

Montage

Dina fönsterhandtag kan bytas ut mot nya snabbt och enkelt. Passande gängskruvar M5. CC-mått mellan skruvarna 43 mm. 1. Vrid befintligt handtag till öppet läge (vågrätt). 2. Lyft täckkåpan lätt och vrid den åt sidan. 3. Lossa skruvningen och ta bort det gamla handtaget. 4. Nu kan du montera ditt nya fönsterhandtag. Klicka här för instruktionsbild
